PRODUCT【コンパクト】【高負荷容量】ボールスプライン
FBR/FSR/FS/RS
搬送装置やロボットなど、幅広い用途で活躍
HIWINボールスプラインはころがり案内のスプライン軸受です。
ナット、ねじ、ボール及び保持器で構成され、ボールの転がり運動を利用した直線運動機構です。アンギュラコンタクト構造のため、ラジアル方向と回転方向に大きな負荷容量を持っています。ナットとベアリングが一体構造であるため、コンパクトながら高負荷を達成します。
特長
トルク伝達能力
リニアベアリングと比較して、転がり溝のボールは対面接触のため、ナットとねじは相対運動が可能で、トルクを伝達できます。
一体構造
ナットとベアリングが一体構造となっているので高精度で軽量、コンパクトな形状に仕上がっています。
取付が簡単
保持器（リテーナ）付なので、スプライン軸を抜いてもボールは脱落しません。
潤滑剤
最適な給油構造設計で潤滑剤をボール循環部に供給し、潤滑効果を向上させて耐用年数を延長します。
ラインアップ
 |
FBR（ねじ型） ：スプラインナットとボールねじナットの組合せ |
 |
FS（フランジ型） ：フランジ付きのスプラインナット |
 |

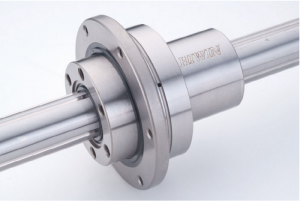

FSR（回転型） ：スプラインナットとベアリングナットの組合せ |
 |
RS（円筒型） ：円筒型のスプラインナット |
カタログ・リーフレット
技術サポート
HIWINテクニカルサポートサイト（ www.hiwinsupport.com ）では、製品のクイック選定や寿命計算、CADダウンロード等が可能です。データのダウンロードには会員登録が必要です。
