薄型DDモーター　DMTシリーズ

自動化機器や省人化機器、搬送機器の省スペース化・低重心化に

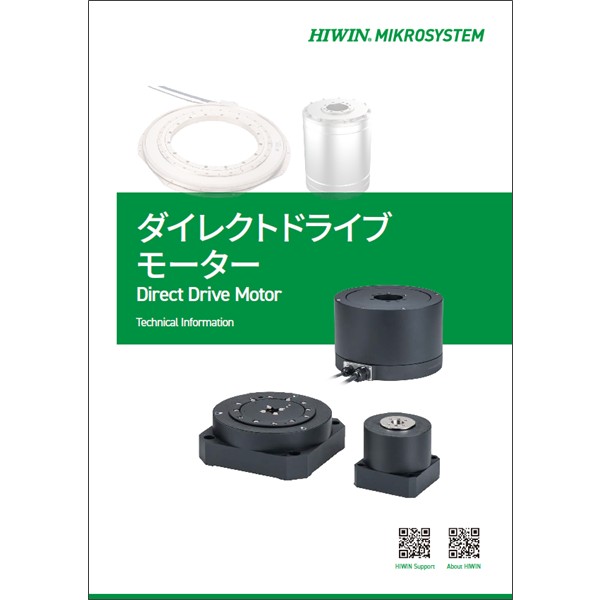

カタログPDF

DDモーター市場でも特に薄型の製品。
コンパクトな設計で機械高さを大幅に低減するほか、大中空径にケーブルやエア配管を通せるなど、ステージの設計・組立て工数を削減します。
高分解能エンコーダーと優れた動的特性を備え、さまざまな製品の検査や処理用途に最適です。

■圧倒的な大中空径
■優れた位置決め精度、速度リップル
■ギアなし・ゼロバックラッシュ
■高剛性設計

DMT仕様

連続トルク瞬時最大トルク最大回転速度寸法中空径

[Nm][Nm][min-1][mm][mm]

DMTB2-□0SP009.130.4350Φ290*290*22140

DMTF2-□0SP001963.6220Φ390*390*22240

DMTK3-□0SP0031110100Φ520*520*30340

呼び型番

DMTB270SP00S04QS00

[1][2][3][4][5][6][7][8][9][10][11][12][13][14][15]

[1] DMTシリーズ

[2] モデル

[3] エンコーダー
F,G: アブソリュート
7,8,9: アナログインクリメンタル

[4] ホールセンサー
0: ホールセンサーなし (標準)

[5] 巻線仕様
S: 標準

[6] 温度センサー
P: PTC センサー付き (標準)

[7] 保護等級
0: IP40 (標準)

[8] 機能コード

[9] アキシアル / ラジアル振れ
S: 30µm/30µm (B2、F2標準)
B: 10µm/10µm (K3標準)
P: 5µm/30µm (B2、F2のみ)
A: 5µm/15µm (B2、F2のみ)
E: 5µm/30µm (5µm) (B2、F2のみ)
F: 5µm/15µm (5µm) (B2、F2のみ)

[10] 精度補償
0: 補正なし (標準)
1: ±10 arc-sec
2: ±5 arc-sec

[11] ケーブル長さ
4: 1ｍ (標準)

[12] コネクタータイプ
Ｑ: D-SUB 15ピン(エンコーダー)+M17 金属(モーター)

[13] 位置決めピン
S: 標準穴 (図面参照)

[14] クランプ
0: クランプなし
[15] 予約
